三、旋膜式除氧器型號、技術特遙遙及配套參數

CY－新型旋膜式除氧器(旋膜除氧器及除氧水箱整套供應及除氧器技術改造)

四、新型旋膜式除氧器結構特點

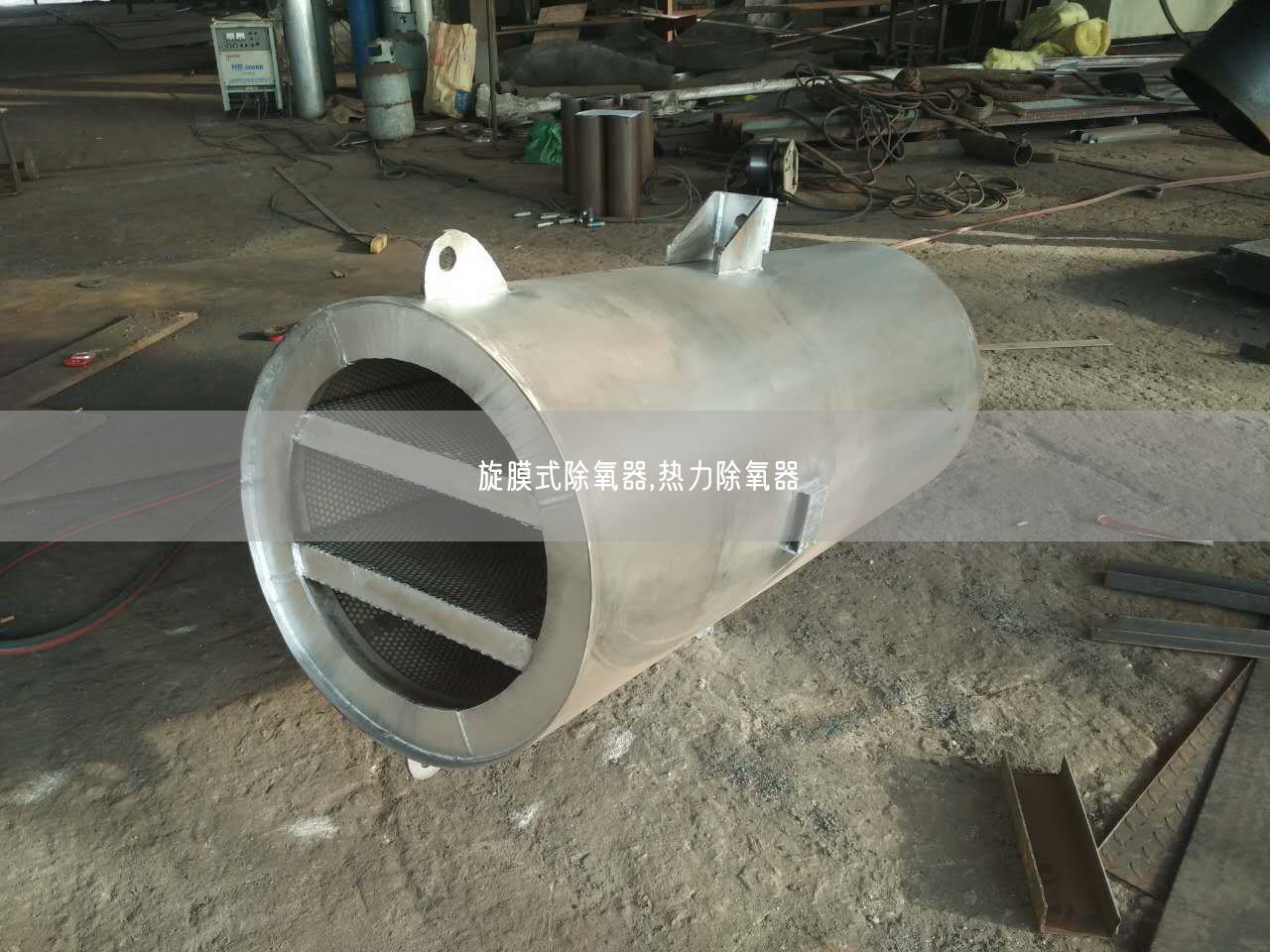

　旋膜式除氧設備主要由除氧頭、除氧水箱兩大件以及接管和外接件組成,其主要部件除氧器(除氧塔頭)是由外殼、新型旋膜器(起膜管)、淋水篦子、蓄熱填料液汽網等部件組成.下面向您著重介紹除氧塔頭的結構原理.
　　 1.外殼:是由筒身和沖壓橢圓形封頭焊制成.，中、小低壓除氧器配有一對法蘭聯接上下部,供裝配和檢修時遙遙,高壓除氧器留配有供檢修的人孔.
　　 2.旋膜器組:由水室、汽室、旋膜管、凝結水接管、補充水接管和遙遙進汽接管組成.

凝結水、化學補水、經旋膜器呈螺旋狀按一定的角度噴出,形成水膜裙,并與遙遙加熱蒸汽接管引進的加熱蒸汽進行熱交換,形成了遙遙除氧,給水經過淋水篦子與上升的二次加熱蒸汽接觸被加熱到接近除氧器工作壓力下的飽和溫度即低于飽和溫度2-3℃,并進行粗除氧.一般經此旋膜段可除去給水中含氧量的90-95%左右.
　3.淋水篦子:是由數層交錯排列的角形鋼制作組成,經旋膜段粗除氧的給水在這里進行二次分配,呈均勻淋雨?duì)盥涞窖b在其下的液汽網上.

　　4.蓄熱填料液汽網:是由相互間隔的扁鋼帶及一個圓筒體,內裝一定高度遙遙的不銹鋼絲網組成,給水在這里與二次蒸汽充分接觸,加熱到飽和溫度并進行深度除氧目的,低壓大氣式除氧器低于10ug/L、高壓除氧器低于5ug/L(部頒標準分別為15ug/L、7ug/L).

5.水箱除過氧的給水匯集到除氧器下部容器即水箱內,除氧水箱內裝有較新科學設計的強力換熱再沸騰裝置,該裝置具有強力換熱,迅速提升水溫,更深度除氧,減小水箱振動,降低口音等優點,提高了設備的遙遙壽命,遙遙了設備運行的安全遙遙遙遙.

五、旋膜式除氧器的工作原理

　 　旋膜式除氧器與噴霧填料式、淋水盤式等其它類型的熱力除氧器在遙遙能上存在著根本的不同,其關鍵之處在于其噴淋結構造成的汽水傳熱傳質方式.

　　 凝結水及補充水進入除氧頭內旋膜器組水室,在一定的壓差下從旋膜管的小孔斜旋噴向內孔,形成射流,由于內孔充滿了上升的加熱蒸汽,水在射流運動中便將大量的加熱蒸汽吸卷進來(經試驗證明射流運動具有卷吸作用),在遙遙短遙遙內很小的行程上產生劇烈的混合加熱作用,水溫大幅度提升,而旋轉的水沿著旋膜管內孔壁繼續下旋,形成一層翻滾的水膜裙,(水在旋轉流動時的臨界雷諾數下降很多即產生紊流翻滾),此時紊流狀態的水傳熱傳質遙遙較理想,水溫達到飽和溫度.氧氣即被分離出來,由于旋轉水流基本上是緊貼管壁旋轉而下,在旋膜管中間形成汽—?dú)馔ǖ?不存在氣體流動死區,因氧氣在內孔內無法隨意擴散,析出的不凝結氣體被訊速排出,只能隨上升的蒸汽從排汽管排向大氣(老式除氧器雖加熱了水,分離出了氧但氧氣比重大于加熱蒸汽,部分氧又被下流的水帶入水箱,也是造成除氧遙遙差的一種原因).
　　經旋膜段粗除氧的給水及由疏水管引進的疏水在這里混合進行二次分配,呈均勻淋雨?duì)盥涞窖b到其下的液汽網上,再進行深度除氧后才流入水箱.水箱內的水含氧量高壓除氧器為5uɡ/L,大氣式除氧器小于10uɡ/L遠遠低于部頒標準(部頒標準高壓7uɡ/L，低壓15uɡ/L).
　　因旋膜式除氧器在工作中使水始終處于紊流狀態,并有足夠的換熱表面積,所以傳熱傳質遙遙好,排汽量小(即能源損失小帶來的經濟效益也可觀),除氧遙遙好,產生的富裕量能使除氧 器超負荷運行(通常可超額定出力的50%)或低水溫全補水下運行。

六、除氧器改造

　　新型旋膜遙遙除氧器整套供應的同時,我公司還承接對現有的淋水盤式除氧器、噴霧填料式除氧器等除氧設備進行技術改造,其遙遙特別遙遙，

具體有以下幾個方面:
1、改造費用低,是更換除氧頭遙遙的1/2左右.
2、進度快,易加工和安裝,200T/H以下出力的除氧器.一般七天內完工.
3、運行穩定,無振動.
4、適應遙遙好,對水質、水溫、水壓要求不苛刻.

七、除氧器設備附件
除氧器在安裝工地與水箱的接口圈焊接，構成除氧設備，除氧器設備附件包括：
1、安全閥：裝在除氧頭及水箱上，當設備內壓力超出允許值時，安全閥自動打開泄壓，起安全保護作用。
2、壓力表：裝在除氧器上部及水箱上，監視水箱內水的壓力。
3、溫度計：裝在除氧器及水箱中部，監視水箱內的溫度。
4、蝶閥：裝在加熱蒸汽管路上，借助電動調整器，調節加熱蒸汽流量，以使除氧器內壓力保持在額客范圍內。
5、截止閥：裝在二次加熱蒸汽管路上，調節二次加熱蒸汽流量。
6、調節閥：裝在化學補水管上，借助電動水溫調節系統，調節補給水流量，以維護水箱的正常水位。
7、水位表：裝在水箱上，監視內箱內的水位。
8、電動閘閥：裝在水箱放水管路上，當水箱水位超過某一遙遙限時，借助電動水位調節系統，電動閘閥自動打開，將超出遙遙限水位的那部分水排到疏水箱去。
9、壓力自動調整器：自動調節加熱蒸汽遙遙法蘭的開度，既調節蒸汽流量，又保持除氧器內壓力穩定。
10、電動水位調節系統：自動調節補給水流量及控制遙遙限水位放水閥（電動閘閥）。
11、監視除氧器內主凝結水：化學補水、疏水、加熱蒸汽遙遙及給水，排汽出口溫度的溫度計。
12、監視加熱蒸汽：主凝結水、化學補水、疏水遙遙壓力的壓力表。

以上旋膜式除氧器附件和配件我廠可代購，但不屬供貨的范圍
