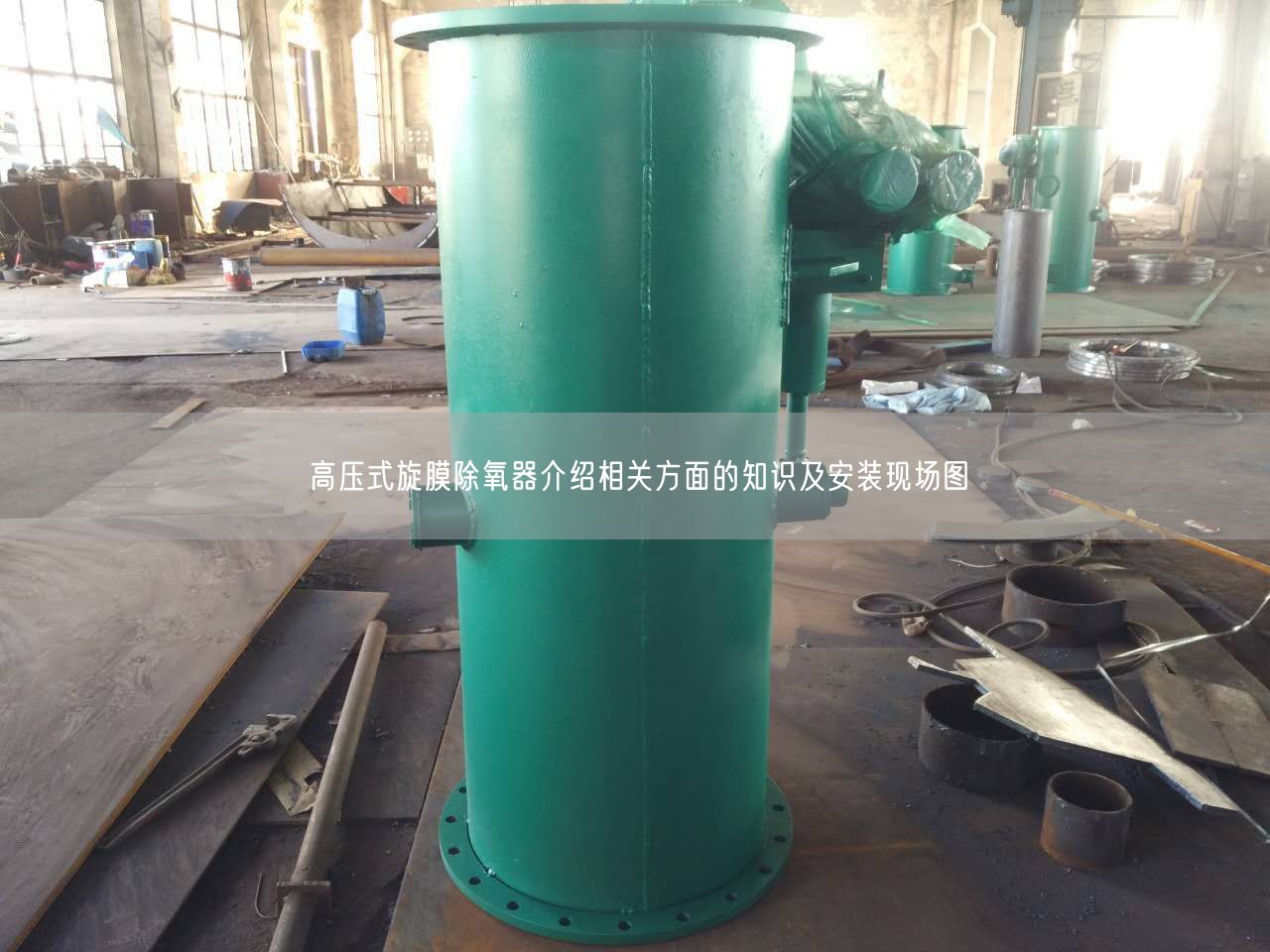

高壓式旋膜除氧器介紹相關方面的知識及安裝現場圖

高壓式旋膜除氧器用途
新型高壓式旋膜除氧器是用汽輪機抽汽將鍋爐給水加熱到對應除氧器工作壓力下的飽和溫度,除去溶解于給水的氧及其它氣體,防止和降低鍋爐給水管、省煤器和其它附屬設備的腐蝕。
高壓式旋膜除氧器結構特點
新型高壓式旋膜除氧器結構設置精巧,與其它型式除氧器相比,除氧效率可提高10以上,排氣量可減少50以上。另外由于其內部無活動組件,且要害件“旋膜器”和“液汽網”采用不銹鋼材質制作,大大延長了設備的遙遙壽命,平時無需檢修,降低了運行成本,提高了電廠電站各遙遙單位的經濟效益。
新型高壓式旋膜除氧器主要是由外殼、新型旋膜器、淋水篦子、蓄熱填料液汽網、水箱等組成。
⑴外殼是由筒身和沖壓隨園形封頭焊制成。中、小低壓除氧器配有一對法蘭聯接上下部,供裝配和檢修時遙遙，高壓除氧器裝有供檢修的人孔。
⑵新型旋膜器由水室、汽室、旋膜管、凝聚水接管、補充水接管和遙遙進汽接管組成。新型旋膜器的旋膜管內增加了水膜導向裝置,即使低負荷運行時也能強力旋膜,保持良好的水膜裙。凝聚水、化學補水、經旋膜器呈螺旋狀按一定的角度噴出,形成水膜裙,并與遙遙加熱蒸汽接管引進的加熱蒸汽進行熱交換，形成了遙遙除氧，給水經過水篦子與上升的二次加熱蒸汽接觸被加熱到接近除氧器工作壓力下的飽和溫度即低于飽和溫度23℃,并進行粗除氧。一般經此旋膜段可除去給水中含氧量的9095左右。
⑶淋水篦子是由數層交錯排列的角形鋼制件組成,經旋膜段粗除氧的給水在這里進行二次分配,呈均勻雨霧狀落到裝在其下的液汽網上。
⑷蓄熱填料液汽網是由許多外形尺寸相同的單元組成的SW型網孔波紋填料,組成的一個圓筒體,該規整填料保持絲網波紋填宵和孔板波紋填料的優點外,而且通量大,壓降小、操作彈遙遙大,分離效率高、能耗低,永遠不脫落等特點。蓄熱填料本身就是二次蒸汽的蓄熱器,給水與蓄熱器充分熱交換,達到了深度除氧的目的,低壓大氣式除氧器低于10ug/L、高壓除氧器低于7ug/L。
⑸水箱除過氧的給水匯集到除氧器的下部容器即水箱內,除氧水箱內裝有新科學設計的強力換熱再沸騰裝置，該裝置具有強力換熱,迅速提升水溫,更深度除氧,減小水箱振動,降低噪音等優點,提高了設備的遙遙壽命,遙遙了設備運行的安全遙遙遙遙。
